3C产品芯片的喷涂案例

其中3C行业具有极大的市场,同时也具有越来越高的标准和要求。其中,对于芯片领域,喷涂这种方式对技术的要求很高,因为芯片的特殊属性,漆膜很薄,同时要求误差极小。
互尔达科技的J项目对芯片的喷涂误差已实现±1μm!

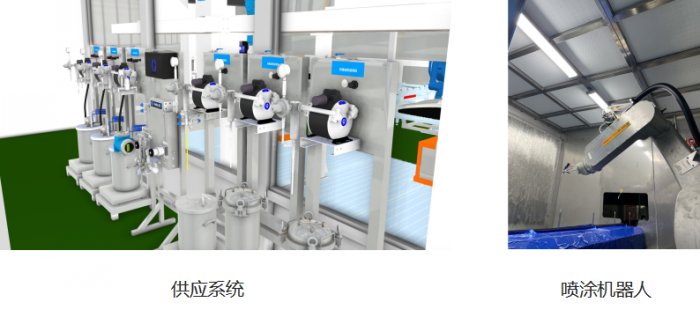

我们以新型设计的供应系统、FANUC喷涂机器人、PD2K双组份电子配比系统、高精度低流量空气喷枪,以及自主研发的喷涂集成控制系统,满足了客户±1μm的膜厚需求。

FANUC喷涂机器人有以下几个主要特点:
1、柔性大,工作范围大。6轴的工作半径能满足更多的产品需求。
2、提高喷涂质量和材料使用率。喷涂机器人配合Graco高精度低流量空气喷枪,流量输出稳定、可靠。
3、易于操作和维护,故障率低上手快,缩短了调试和培训时间,降低了运行成本。
4、设备利用率高。喷涂机器人的利用率可达到90%~95%。

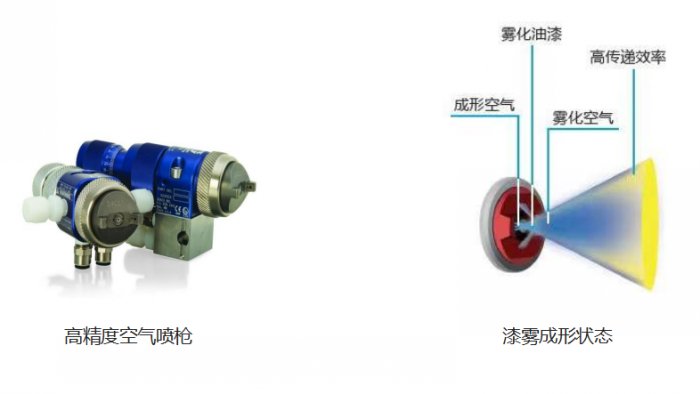

在喷枪方面,根据需求我们选用了Graco AirPro EFX自动空气喷枪,这是一款专为精密喷涂而设计的自动喷枪,满足小型组件精密喷涂的需求,采用千分表伸缩式旋钮精准进行流量调节。喷枪结构紧凑而轻巧,内含高耐磨组件流体流量的稳定性和可重复性十分出色。3类流体调节旋钮,提高了流量精度,多型号喷嘴尺寸,流速下至10cc/min,上至350cc/min。





良好的涂装效果,是一个系统的集成作用结果,从原料,环境,设备,系统,废气废水处理,工艺流程,操作与使用等各个方面都至关重要,最终形成良好的漆膜。
